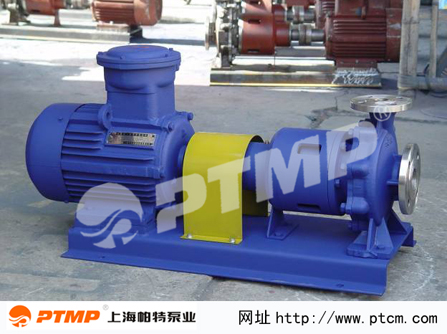

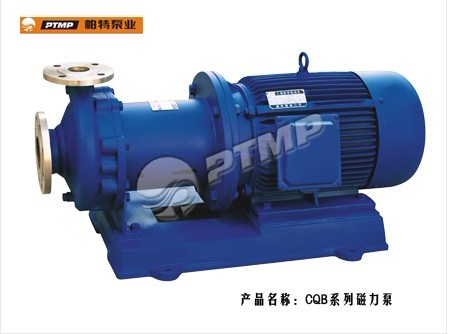

CQB型磁力驅動泵
產品類別:磁力泵系列 |
產品名稱:CQB型磁力驅動泵 |
性能數據 |
流量范圍 |
1.9~120m3/h |
揚程范圍 |
20~80m | |
介質溫度 |
-20℃~100℃ | |
環境溫度 | 不超過40℃ | |
工作壓力 | ≤1.6MPa | |
電機數據 | 配套功率 | 0.75KW~75KW |
電壓 | 380V、440V | |
頻率 | 50HZ、60HZ | |
轉數 | 2900r/min | |
防護等級 | IP54/IP55 | |
絕緣等級 | F | |
材料 | 泵體、泵蓋、葉輪 | ZG1Cr18Ni9Ti |
泵軸 | 1Cr18Ni9Ti |
- 產品概述
- 工作原理
- 產品用途
- 型號意義

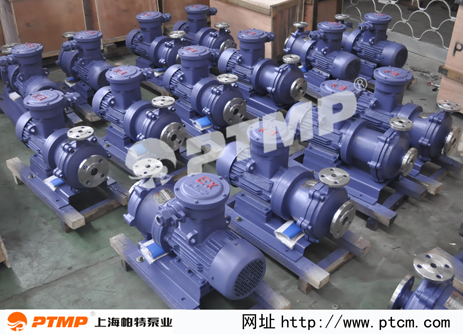

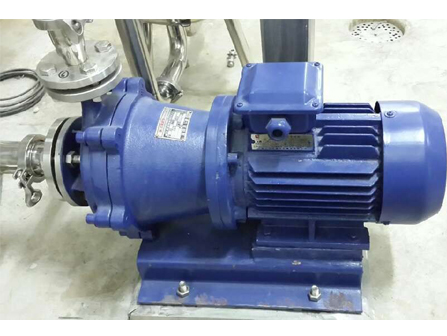

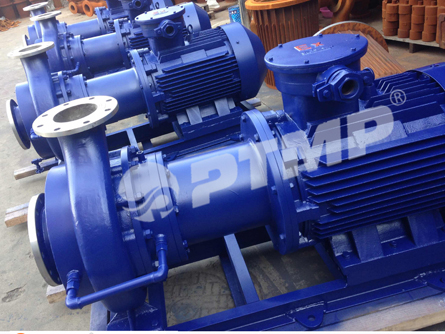

- 應用案例
- 性能參數

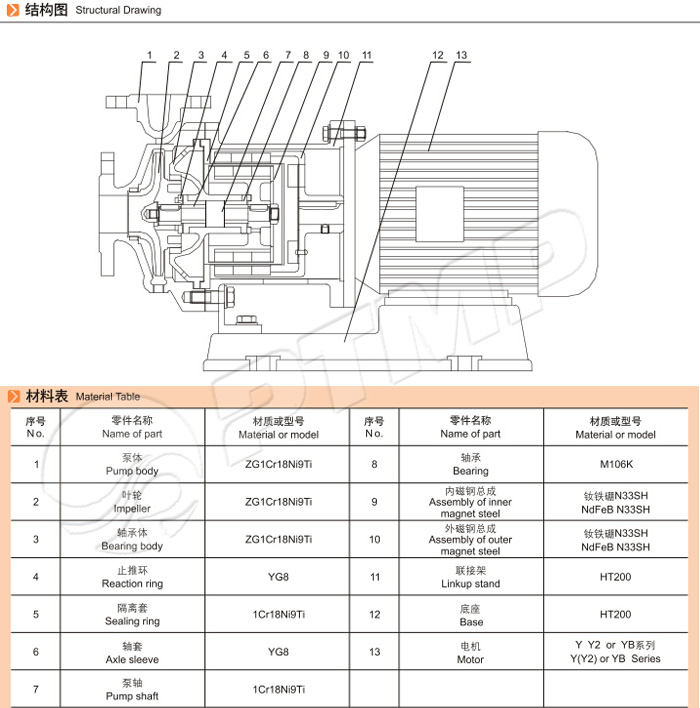

- 結構圖
CQB型磁力驅動泵(簡稱磁力泵),通常由電動機,磁力偶合器和耐腐蝕離心泵組成,其主要特點是利用磁力偶合器傳遞動力,完全無泄露,當電動機帶動磁力偶合器和外磁鋼旋轉時,磁力線穿過間隙和隔離套,作用于內磁鋼上,使泵轉子與電動機同步旋轉,無機械接觸地傳遞扭矩。在泵軸的動力輸入端,由于液體被封閉在靜止的隔離室內,沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。CQB系列磁力泵是全國聯合設計組開發的新型完全無泄露耐腐蝕泵,其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵形式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。
該泵過流部份采用全不銹鋼材料,對有機酸,有機化合物,堿,中性溶液和種氣體都有良好的耐蝕性,雙螺旋糟碳石墨軸承和硬質合金軸套的磨,具有較強的耐磨性,保證了產品的壽命,是無泄漏輸送腐蝕性介質的好泵.
適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業,是輸送易燃、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。
例:CQB50-32-160
CQ-磁力驅動泵
B-過流部件材質為金屬
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑
