水環式真空泵在油庫用泵中的應用

2012-05-17

油庫中水環式真空泵一要用來給離心泵及吸入系統抽真空以引油罐泵。并用它來抽吸油槽車底部余油。

對任何真空泵，一般都用以下曲個主要參數表示工作性能。

(1)抽氣速率

抽氣速率是指單位時間內真空泵在殘余壓力下從進氣管吸入的氣休容積，即真空泵的生產能力(或稱流量Q)，以m³/h或L/S表示。
(2)殘余壓力或極限真空度

殘余壓力或極限真空度是指該泵所能達到的絕對壓力。

用一臺真空泵，抽吸某一密閉容器中的氣體，無論抽吸的時間有多久，容器中的壓力是不能無限地降低到0即絕對真空。這是因為氣體壓力低于某一值后，或是由于泵中液體發生汽化，或是由于高壓側漏回的氣量與真空泵的抽氣量相同，或是真空泵的壓縮過高容積系數降低為0，都會使泵實際上無法繼續吸人新鮮氣體。容器中的壓力，在此種情況下再也不會降低了，此時絕對壓力值稱為殘余壓力或極限真空度。

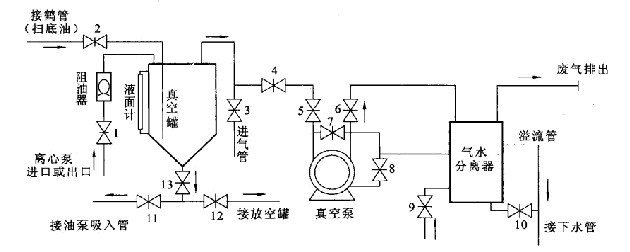

水環式真空泵引油罐泵在使用時與水箱、真空罐和管道組成一個系統，其流程見圖一。
(1)水環式真空泵引油罐泵操作過程

1、開泵前，打開灌水閥9,8及閥7，分別向供水箱和真空泵注水至溢流管溢水為止，關閉閥9。

2、關閉連接真空罐管道上的閥1、2、3和打開水環泵上的閥4、5和6,關團閥7并啟動真空泵。

3、開泵后真空泵把真空罐內氣體抽出，并把泵內的一部分氣體和水一起排到水箱.在水箱中空氣與水分離后由排氣管排到大氣中，水經閥8還可循環使用。

4、待真空罐達到一定真空度后打開閥1，真空泵便開始吸離心泵吸人系統的空氣，當阻油器有進油聲音或真空罐有少量油品進入時，說明灌泵己經完畢，關閉閥1，停止灌泵.

5、停泵前應先關水環泵的閥4，并打開空氣閥3，然后停泵，防止泵內液休被抽吸到真空罐內。
(2)真空泵抽吸油罐車底油(掃艙)操作過程

把直空系統與鶴管上抽底油(掃艙)系統連起來，再連真空罐上的閥2管道，便可構成抽底油的管道。抽底油準備工作與灌泵啟動真空泵的方法類似，待真空罐內達到工藝要求的真空度后，打開閥 2，則罐車內底油和混合氣體被抽到真空罐內，當罐內油面達到一定高度后，打開放油閥13、11(或12)，把油放人泵入口(或放空罐)。

(3)水環式真空泵的操作注意事項

①真空泵在操作前應檢查泵、電機，管路系統和各部件連接是否良好。

②循環水量要適當，水溫不能過高，在南方水環泵有時不設水箱，直接由自來水供水，這時要根據電動負荷情況，調節供水量，若供水量小，電流表讀數下降，抽氣能力降低，供水量大，電流表讀數上升，抽氣能力較強。使用時應兼顧既使抽氣量大又不使電機超載。

③用真空泵抽吸油罐車底油，若氣溫太低，而真空罐底有水時，應防止真空泵放油管(連閥3的管道)凍結。

④嚴寒季節，停泵后，應把泵和水箱內的水放盡，以防凍結。

⑤軸承溫度不宜過高，一般不能比周圍溫度高出35℃，溫度絕對值不能高于70℃。溫度過高時應檢查原因，適時補充潤滑脂。

⑥運行過程中經常觀察壓力表和電流表讀數是否正常，泵機組運轉是否正常。
