離心泵的進出口配管

2014-08-26

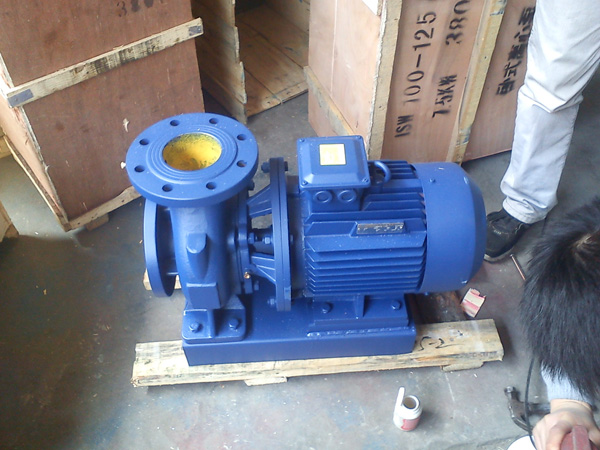

泵的吸水口一般大于出口，因為吸口為低壓力，水的密度小流速慢，為了滿足供水平衡要求。出水是壓力流流速快，同管徑流量大，所以決定連接的吸水口要大于出水口管徑。進出要加排放閥，出口縮徑加裝止回閥

一、泵的吸入口管道流程：
1、管徑
離心泵入口管徑應比進口直徑達1-2級后相等；往復泵入口管徑應比進口直徑達1-3宗級后相等；總之，需要進行水利學計算，應滿足泵必須的汽蝕余量的要求。
2、管道的坡度
若泵進出口管線可能從在氣體，而吸液設備高于泵時，則進口管道由吸液設備坡向泵，坡度為1：6為宜。
3、切斷閥
為了便于維修和開車，應設置切斷閥并盡可能的靠近泵入口，口徑應與管徑相同。為了節約閥門的投資，當吸入管徑比進口管徑達兩級時，可選用比進口管徑大一級的閥門，但需要驗算汽蝕余量。
若系統只有一臺泵，切斷閥壓力等級應與進口管道相同，若有兩臺或兩臺以上泵時，則切斷閥及他與泵之間的管件等級至少應為正常操作溫度下出口壓力的3/4。
4、過濾器
小間隙泵，如：螺桿泵、齒輪泵、注塞泵等應設永久性過濾器。每臺裝一個，位于切斷閥與泵進口之間。離心泵除物料臟或特殊要求外，一般不設永久性過濾器，但要求設開車用臨時過濾器。當口徑大于或等于40時，也可設永久性過濾器，經常采用Y型過濾器，安裝緊靠泵吸入管道切斷閥的下游。
5、緩沖罐
往復泵當汽蝕余量必能滿足要求時，可在繃得進口管道上設置緩沖罐。

二、泵排除管道流程：
1、切斷閥
泵出口應設置切斷閥，門的口徑應與管徑相同。若管徑比泵的出口管徑竟大一級或大兩級以上時，則閥門可比管徑小一級。對于進出口壓差大于4.0Mpa的離心泵宜設串聯的雙切斷閥。
2、止回閥
容積式泵通常不設止回閥。每臺離心泵或漩渦泵在泵出口與切斷閥之間應設置止回閥，直徑與切斷閥相同。泵出口管線為分支時，宜在泵出口總線上設置止回閥。對于進出口壓差大于4.0Mpa的離心泵宜設串聯的雙切斷閥。
3、泄壓閥
每臺往復泵和轉子泵出口與第一個閥門之間，應設置安全閥，若泵自備，則可不另設。蒸汽往復泵出口一般不設泄壓閥，但當泵失控時壓力可能超過泵體雖能承受的壓力或泵壓力超過下游系統有較大影響時，應在泵出口處設置泄壓閥。
其他類型泵若關閉出口閥壓力可能增大會毀壞管道或設備時，應設置安全閥。
4、壓力表
每一臺泵的出口應裝壓力表，位于泵和出口第一個法門之間的直段管線上。
5、緩沖罐
在下列場合的往復泵的管道上需設緩沖罐：
（1）為改善計量的正確性，需減少流量的脈沖幅度，對單缸或雙缸單作用泵，在流量計上游應設緩沖罐，雙缸雙作用及三缸泵僅在進出口干管上設緩沖罐。
（2）為了減少高壓管道振動，應設緩沖罐。當P≥3.5Mpa時就需要與泵的設計者商榷是否安裝緩沖罐。
（3）泵用于油壓系統，為了防止液壓脈動使系統操作不穩定，應設緩沖罐。

三、放空與放凈管道
1、放空
除自行排氣的泵外，均需設開車用放空管道。為了防止氣阻，在進口管道上應設操作放空管道。真空系統的放空均應返回至吸液設備的氣相空間。輸送液化石油氣的泵在泵進口管道上設置排入密閉系統的放空管道。輸送瀝青等操作時需經常防空物料至系統，應將放空管道返回吸液設備，并設伴熱管道。
2、放凈
臥式泵的殼體應設放凈閥。若進出口切斷閥之間的物料不可能通過泵體放凈，則應在管道上設放凈閥，離心泵出口管線上，在止回閥與切斷閥之間應設放凈閥。

四、其他管道
1、低流量保護管道
離心泵如可能在低于泵的允許流量運轉，應設泵低流量保護管道，使一部分流體從泵排出口返回至泵入口端的容器內，離心泵短期操作在額定流量的20%以下時，應裝有限流孔板旁路（設截止閥或調節閥）；其流量至少為額定流量的20%，若流體通過旁路孔板可能會閃蒸時，則應考慮增設相應冷卻措施，離心泵若長期運轉在額定流量30%以下時，應設孔板調節旁路，旁路與泵的吸液設備相連。
2、暖泵及防凝管道
離心泵輸送物料溫度若超過200℃，需設防凝和暖泵管道，是少量物料由操作泵有排出管道引出流經備用泵的泵體，然后回至泵入口，是泵處于熱備狀態，防止備用泵及吸入、排出管道內介質凝固，保證暖泵，便于啟動。圖中管A為吸入、排出口防凍、凝管道，可于停工清掃管道合用；管B為啟動暖泵管道，當排除管徑小于DN80時，可不設管B，采用稍稍打開出口閥代替。旁通流量約為正常流量的3-5%。若氣溫低于物料的凝固點，需設暖泵旁路，以免物料在泵內凝固，此外，泵進出口之間需設防凝旁路，該管路與主管路的連接點應盡靠近切斷閥，防止出現死角。防凝旁路用蒸汽或電伴熱。
3、平衡管道
泵輸送常溫喜愛飽和蒸汽壓大于大于大氣壓或出于閃蒸狀態的液體尤其是立式泵，在泵的進出口與切斷閥之間應設平衡管道，防止蒸汽進入泵體產生氣蝕。平衡管應盡量靠近泵進口引出，返回吸夜設備的氣相空間。平衡管道應設置切斷閥。
4、高壓管路
高揚程泵的出口切斷閥的兩側壓差較大，發瓣的單向受壓較大，特別是大閥門不已開啟，應在閥門的前后設DN20的旁路，在開啟主閥前，先打開旁路閥，是主閥兩側的壓力平衡，一邊順利開啟主閥門。
